磁浮子液位計主要用來對桶槽內的液位高度進行監控與指示，有側裝和頂裝二種安裝方式，一般安裝于桶槽的外側或儲罐的頂部。此外，與干簧管遠傳變送器及磁開關配套使用，使得磁浮子液位計可以就地實時顯示液位之外，還可以實現對液位的遠距離控制。與遠傳變送器和磁開關配套使用的磁浮子液位計又被稱為遠傳型磁浮子液位計。

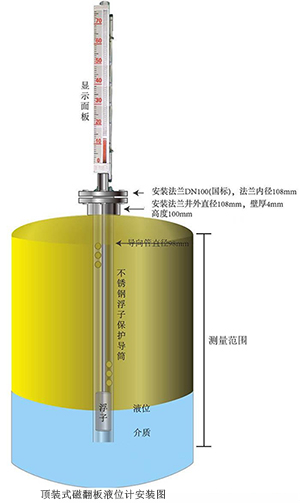

一、插入式磁浮子液位計的結構

插入式磁浮子液位計一般由上下兩部分構成，主要包含浮筒、護筒、顯示器面板、遠傳變送器、以及上、下限報警器等。其中，上半部分為插入式磁浮子液位計的主測量管，管外固定的顯示面板用于指示介質的液位，由于這部分被安裝于容器的頂端位置，為使其更為牢固可靠，應使用法蘭對連接部位予以固定。下半部分則主要為護筒部分，護筒內浮子通過連桿與上半部分浮筒內的磁浮子連成一體，當液位變化時，浮子便帶動磁鋼在導筒內隨液位的變化而上下移動。

二、插入式磁浮子液位計的原理及應用

與側裝式磁浮子液位計的工作原理類似，插入式磁浮子液位計的顯示面板也是由磁性翻片組成，采用磁耦合原理驅動顯示面板內的翻片翻轉指示出液位。當液位升高，浮筒的磁浮子隨液位上升，且翻片翻轉變色，指示器的紅白交界處即為容器內液位的實時高度。

插入式磁浮子液位計應用廣泛，可以用于高溫、高壓、耐腐蝕等惡劣工況的液位測量，在油庫、地下儲罐、槽等容器及食品、化工、化肥等行業中的應用較為普遍。

為使大家更穩定可靠的使用插入式磁浮子液位計，在安裝插入式磁浮子液位計時以下幾點需特別注意：

1、在安裝和使用過程中，插入式磁浮子液位計的護筒和浮筒必須保持垂直狀態；

2、在安裝時連桿不可彎曲，必須挺直插入；

3、安裝完畢后，應對指示器的翻片用磁鋼加以引導，使零位以上的翻片顯示白色，零以下的翻片顯示紅色。
