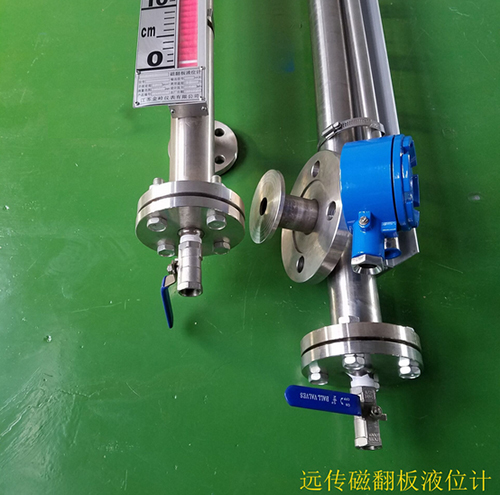

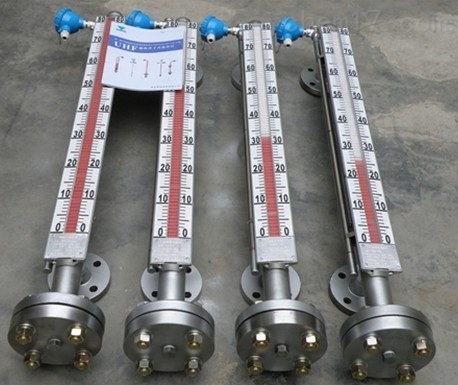

側裝遠傳磁翻板液位計產品概述
JKM-UHZ系列磁翻板液位計是現場安裝的直讀式液位儀表及變送單元，采用優質不銹鋼材料，按化學工業部頒布的磁性液位計標準HG/T21584制造；同時提供內襯PTFE的磁翻板液位計，液位計的接液部分材質全部采用PTFE，可廣泛應用于各類石化、化工企業，可測量任何種類、任意濃度的酸、堿及強氧化劑等工藝介質的液位。液位計變送部分，全部采用優質進口OKI干黃管，SMD（貼片）制造；經電路放大變換為標準兩線制的4-20mA電流信號。

側裝遠傳磁翻板液位計主要技術指標
1、量程范圍：300～19000
2、介質密度（g/cm3）：0.5～2
3、介質粘度： ≤0.02Pa.S
4、工作溫度℃：-40～350
5、壓力等級（MPa）：≤32
6、測量精度：≤±10
7、安裝方式：側裝式、頂裝式、底裝式
8、防護等級：IP65
9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、傳輸方式：4～20mA 或 開關量
11、接口法蘭：PN4.0　DN25　HG20593（側裝式）；PN1.0　DN100　HG20593（頂裝式、底裝式），可以根據用戶的需要特殊定制。
注：當液位計安裝受環境影響，空間位置L1<300訂貨時應明顯提出。

側裝遠傳磁翻板液位計型譜

型 號 UHZ-517	結構特點	接液材質	測量范圍 (mm)	適用介質條件				法蘭連接		重量
				溫度 (℃)	壓力 (Mpa)	密度 g/cm3	粘度 (Pa.s)	DN	PN	基本 重量	加長 基本 重量
C10	標準型	1Cr18Ni 9Ti0Cr18Ni9 (304)	300- 8000	-20 +150	0-2.45	0.5-2	≤0.04	25	1.0 1.6	6	5
C11	高壓型		300- 8000	-20 +150	2.45-9.6	0.5-2	≤0.04	25	2.5 4.0	6	6
C12	高溫型 高壓型		300- 8000	-20 +350	2.45-9.6	0.5-2	≤0.04	25	6.3 1.0	6	6
C13	低溫型號 (防霜型)		300- 3500	>-40	0-2.45	0.5-2	≤0.04	25	1.6 2.5	6	7.5
C14	液氨、液 化石油氣 專用型		300- 15000	-20 +150	0-2.45	0.45-0.7	≤0.05	25	2.5	6.5	6
C15	耐腐型	00Cr17Ni14Mo2 (316L)	300- 8000	-20 +150	0-2.45	0.5-2	≤0.04	25	1.6	6	5
C16	防腐型（ PP外層玻 璃鋼）	PP	300- 5000	20 +100	0-0.6	0.5-2	≤0.04	32	1.6	3	3
C17	防腐型（ PVC 外層 玻 璃鋼）	U-PVC	300- 5000	20 +60	0-0.5	0.5-2	≤0.04	32	1.6	3	3
C18	防腐型	ABS	300- 5000	-20 +120	0-0.6	0.5-2	≤0.04	32	1.0	3	3
C19	防腐型（ 不銹鋼內 襯PP）	PP	300- 15000	-20 +100	0-1.0	0.5-2	≤0.04	25	1.6	4	5
C20	防腐型	PE	300- 5000	20 +40	0-0.6	0.5-2	≤0.04	25	1.6	6	7
C21	蒸氣夾套 加熱型	1Cr18Ni9Ti	300- 15000	-20 +150	0-2.45	0.5-2	≤0.05	32	1.6	6	8
C22	高粘度 介質型	0Cr18Ni9 (304)	300- 15000	-20 +150	0-2.45	0.5-2	≤0.05	32	1.6	6	5
C23	食品專 用型	1Cr18Ni9Ti	300- 15000	-20 +150	0-1.6	0.5-2	≤0.05	50	1.6	7	5



□	配套儀表及附件內容
	O	盲板法蘭，不配排污閥
	L	液位計底部配排污閥
	O	無液位報警開關
	H	高位報警開關AK-3型，有記憶功能，故障不排除，信號不消除
	L	低位報警開關AK-4型，有記憶功能，故障不排除，信號不消除
	B	高位、低位報警開關全配，有記憶功能AK-3型和AK-4型
	G	高位報警開關，區域型報警AK-1型								附DF-1型轉換言放大器壹臺 PF113A插座壹只 JTX-012-22F大功率繼電器（單點：壹只，雙點貳只）PF083A插座
	D	低位報警開關，區域型報警AK-1型
	Q	高位、低位報警開關全配，區域型報警AK-1型貳臺
	S	高位和低位一體化型報警開關，區域型報警AK-2型
	O	無液位控制開關
	H	上限控制開關，單點干黃CK-1型
	L	下限控制開關，單點干黃CK-1型
	B	上限、下限控制開關全配，單點干黃CK-1型貳付
	W	上限、下限控制開關一體化，雙點干黃CK-2型
	T	上限控制開關，霍爾型傳感器CK-3型
	L	下限控制開關，霍爾型傳感器CK-4型
	E	上限、下限控制開關全配，霍爾型傳感器CK-3型貳付
	C	上限、下限控制開關一體化，霍爾型傳感器CK-4型
	O	無遠傳變送器裝置
	R	配LB型捆綁式變送器，輸出二線制4-20mADC
	S	靜壓式遠傳變送器，（URS-100）輸出二線制4-20mADC
	O	普通防水型
	B	本質安全型ibⅡCT4，可配齊納安全柵或IS4041-Ex隔離柵
	Bd	隔爆型dⅡCT4
	O	不配遠傳顯示儀表
	A	數字、光柱顯示調節報警儀 XGTH-510（豎式）
	B	數字、光柱顯示調節報警儀 XGTA-810（橫式）
	C	數字顯示調節報警儀 XMTA-810（橫式）
	E	雙光柱液位顯示儀 XGH-202（豎式）
	D	智能型液位/容量（重量）顯示調節儀XMT-620（橫式）
	-□□□□	測量范圍
	-□□	介質密度(g/cm3)
	-	D	開口常壓容器
		□	工作壓力(MPa)

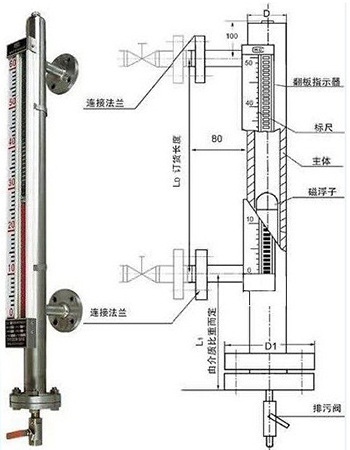

側裝遠傳磁翻板液位計結構及原理
1、基本型:
根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
2、電遠傳:
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
3、上下限開關輸出:
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌黃開關，利用磁性浮子隨液位移動使黃片開關動作時，實現報警或限位控制。
系統構成及接線
1、上下限開關輸出:
由具有自保持作用的舌黃開關和轉換器組成，舌黃開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
2、電遠傳:
由測量單元和變送單元兩部分組成。
3、本安防爆:
a帶本安防爆，上、下限開關輸出型
防爆開關由舌黃開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。
b帶本安防爆遠傳型
適合使用于∏類電氣設備(工廠用)、C級氣體，*高表面溫度組別T4(135℃)。
c使用注意事項
①變送器外殼設有外接地，用戶使用時必須可靠接地。
②安全柵的使用應遵守有關使用說明內容。
③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF

側裝遠傳磁翻板液位計的優點
1、結構簡單、堅固牢靠、無需專門維護。
2、直接顯示液位高低，不受被測液高溫、易流動、易燃燒、有毒等特性的影響。
3、翻板工作無需電源，無需斷開的情況下也能顯示液位變化和報警。
4、可用于真空、高壓、高溫的環境，對密度低的液體也可適用。
5、耐腐蝕性能強，適用于大多數腐蝕性液體。

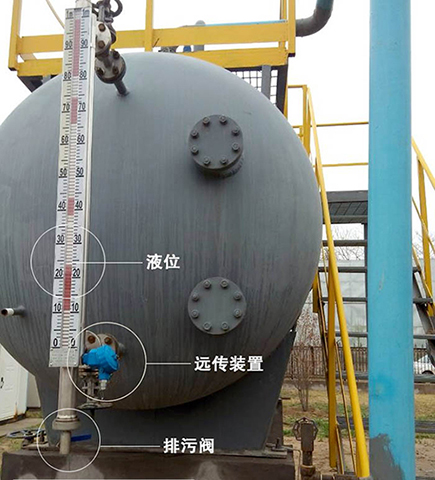

側裝遠傳磁翻板液位計應用須知
l、側裝式液位計與被測容器的上下分液管間*好各裝一只截止閥門以便打開或關閉液位計；另一方面為維修液位計帶來方便。在上下截止閥關閉時可打開液位計底部排污法蘭或卸下排污螺釘，注入清水即可清洗液位計的主體。
2、安裝液位計時，法蘭中心線垂直度≤4‰，當液位計的測量范圍大于3米時，需要考慮增加中間加固法蘭(或朵攀)作固定支撐以增加強度。
3、配套遠傳液位變送器與二次儀表之間隔連線，要求連線的芯線截面面積應大于0.8mm。．與交流電源同路平行鋪設時，至少應保持20厘米以上的間距，*好單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。
4、選用液位控制器，其觸點容量均以阻性負載設計，如用非阻性或大力功率負載則要用中間繼電器轉換。
5、對液體介質中含有懸浮雜質的親磁物質的場合，不宜使用本液位計，因這些雜質會對浮子組件造成卡阻。
6、外形結構中的盲區(L1)與介質密度有關。故不同介質有不同的盲區。
