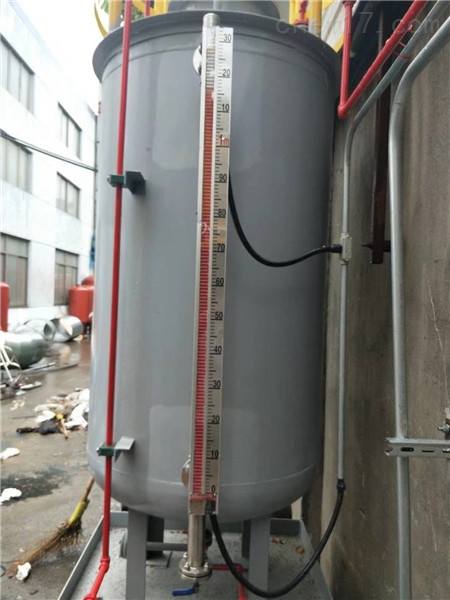

電遠傳磁翻板液位計產品概述
磁翻板液位計，是本公司引進、吸收國內外同類產品，并加以消化、吸收、提高，按原化學工業部頒布的磁性液位計生產的產品?？捎糜诟鞣N塔、罐、槽、球形容器和鍋爐等設備的介質液位測量。該磁翻板液位計系列可以做到高密封、防泄漏和適應高壓、高溫、腐蝕性條件下的液位測量。全過程測量無盲區，顯示醒目，讀數直觀。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質，更能顯示其優越性。因此，它比傳統的玻璃管式、板式液位計具有更高的可靠性、安全性、先進性、實用性。
該液位計*顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警控制或聯鎖；配上干簧芯片組液位變送器，可將液位、界位信號轉換成二線制4-20mADC標準信號，傳輸給計算機、調節器、液位數顯儀，實現遠距離指示、檢測、記錄與控制，該系列液位計廣泛用于：石油、化工、冶金、制藥、食品、電力等各種生產過程中的液位測量。

電遠傳磁翻板液位計結構及原理
1、基本型:
根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
2、電遠傳:
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
3、上下限開關輸出:
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。
系統構成及接線
1、上下限開關輸出:
由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
2、電遠傳:
由測量單元和變送單元兩部分組成。
3、本安防爆:
a帶本安防爆，上、下限開關輸出型
防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。
b帶本安防爆遠傳型
適合使用于∏類電氣設備(工廠用)、C級氣體，*高表面溫度組別T4(135℃)。
c使用注意事項
①變送器外殼設有外接地，用戶使用時必須可靠接地。
②安全柵的使用應遵守有關使用說明內容。
③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF

電遠傳磁翻板液位計的優點
1、結構簡單、堅固牢靠、無需專門維護。
2、直接顯示液位高低，不受被測液高溫、易流動、易燃燒、有毒等特性的影響。
3、翻板工作無需電源，無需斷開的情況下也能顯示液位變化和報警。
4、可用于真空、高壓、高溫的環境，對密度低的液體也可適用。
5、耐腐蝕性能強，適用于大多數腐蝕性液體。

電遠傳磁翻板液位計技術參數
一、顯示部分技術參數
1、測量范圍：300~10000mm
2、準確度：±10mm
3、翻柱直徑：10mm
4、工作壓力：標準型≤2.5Mpa
5、UPVG≤0.6Mpa
6、介質密度：≥0.45gcm3
7、介質溫度：普通型：-20℃
8、高溫型：<250℃
9、介質密度差：0.15g/m3(測量界面)
10、介質粘度：≤0.4PaS
11、環境振動：頻率≤25Hz，振幅≤0.5mm 跟隨速度：≤0.08m/s
12、連接法蘭：符合**GB標準。
二、變送器遠傳部分技術參數
1、型號：普通型：BS
2、隔爆型：FBB-Ex
3、電源電壓：24VDC（2線制）
4、精度：±1.5%FS（H≥1000mm） ±2.5%FS(H<1000mm)= 輸出電流：4~20mA 負載能力：600
5、工作溫度：-20℃~55℃
6、防護等級：IP65 防爆型：dIIBT4
7、電纜接口：普通型：Pg11
8、防爆型：M20x1.5內螺紋

電遠傳磁翻板液位計應用須知
l、側裝式液位計與被測容器的上下分液管間*好各裝一只截止閥門以便打開或關閉液位計；另一方面為維修液位計帶來方便。在上下截止閥關閉時可打開液位計底部排污法蘭或卸下排污螺釘，注入清水即可清洗液位計的主體。
2、安裝液位計時，法蘭中心線垂直度≤4‰，當液位計的測量范圍大于3米時，需要考慮增加中間加固法蘭(或朵攀)作固定支撐以增加強度。
3、配套遠傳液位變送器與二次儀表之間隔連線，要求連線的芯線截面面積應大于0.8mm。．與交流電源同路平行鋪設時，至少應保持20厘米以上的間距，*好單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。
4、選用液位控制器，其觸點容量均以阻性負載設計，如用非阻性或大力功率負載則要用中間繼電器轉換。
5、對液體介質中含有懸浮雜質的親磁物質的場合，不宜使用本液位計，因這些雜質會對浮子組件造成卡阻。
6、外形結構中的盲區(L1)與介質密度有關。故不同介質有不同的盲區。

電遠傳磁翻板液位計安裝要求
⑴液位計必須垂直安裝，偏差≤3mm。
⑵液位計測量范圍超過4.5米時，在上下法蘭中間應增設中間支撐。
⑶筒體保持100mm距離內不能有吸磁性材料。
⑷浮子裝入筒體時，切勿將浮標上下顛倒（磁性端在上）。
⑸仔細檢查各連接處螺栓是否上緊之后儀表即可投入使用。
⑹保溫型液位計除按以上要求安裝外，還必須連接冷卻或加熱系統。
⑺地下型液位計先把導管安裝在地下容器內，再把連接好的浮標、浮球、連桿裝入導管，然后安裝上半部。

電遠傳磁翻板液位計型譜

UHZ	磁翻板液位計
測量型式		25					側側安裝式
		27					頂部安裝式
		28					側頂安裝式
		29					側底安裝式
		26					底部安裝式
顯示方式			1				雙面板式
			2				單面板式
			3				單帶夜光型
			4				LED顯示型
遠傳方式							無可省略
				L			遠傳型
防爆形式					O		普通型
					G		隔爆型
					Z		本安型
					F		配安全柵
液位控制						O	無
						S	（報警）開關


定貨須知 ：
l、定貨時請注明型號規格、測量范圍、安裝深度、介質密度、介質溫度及工作壓力等。
2、用戶如使用法蘭或或其它規格的法蘭時可專門提出 , 我廠專業人員將協助您選型或?yàn)槟O(shè)計制造特殊產品。
3、用戶須根據下表自備法蘭及密封墊等連接件。
