磁翻板液位計擁有非常高的市場占有率，不用談他的知名度是如何，且談他的使用壽命是相對來說非常長的。研發制造磁翻板液位計這么多年以來，還是有一些人對磁翻板液位計遠傳原理不太了解，其實閱讀過結構與原理這篇文章的人就會了解了。下面我們通過一個案例來說明下。

2004年度硝區大修時, 冷凍工段1#氨蒸發器新裝了一臺帶遠傳輸出的磁翻板液位計。就地指示儀表型號為UHZ-25，是常見的磁翻板液位計，直觀，醒目，有利于工藝人員讀數。遠傳變送器型號為LB，其原理和結構均新穎、簡單而可靠。儀表投運一個月，運行穩定、可靠，取得非常滿意的效果。

遠傳液位變送器工作原理

LB型液位變送器由液位傳感器和轉換模塊組成。

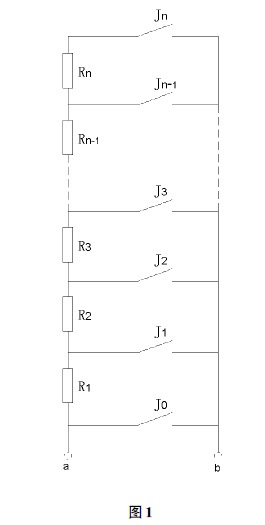

液位傳感器是由一組干簧和電阻鏈構成。干簧管J和電阻R的電氣連接如圖1。

干簧管和電阻每隔10mm一組，等距離地安裝在一根不銹鋼管內。全部電阻的阻值均是相同的，即：R1=R2=R3……=Rn。電阻的數量由液位測量范圍(即標尺的長度)來決定。例如測量范圍1200mm時，則R阻的個數n為n=1200÷10=120(個)。

液位傳感器與磁翻板液位計并列安裝在浮筒一側，同處于磁性浮子的磁藕系統中。當磁性浮子隨液位上下移動時，對應高度的干簧管受磁場作用而吸合使電阻鏈的阻值，即圖1的a，b點呈現的阻值Rab發生變化。

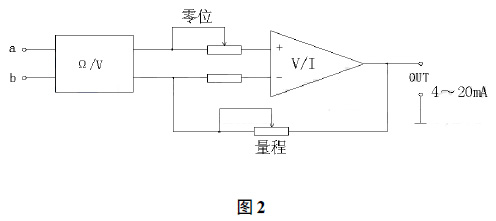

例如當液位處于*低位置，J0吸合，全部電阻被J0短路，Rab為0；當液位為*高位置，Jn吸合，Rab為n個電阻串聯的總和。亦即：液位為0%時，Rab=0，液位為100%時，Rab為*大。轉換模塊實際上是一個簡單的測量電阻值的電路，由ψ/V(電阻/電壓)轉換電路、V/I(電壓/電流)轉換電路和零位、量程調整電路構成?？驁D如圖2所示。

來自液位傳感器的對應液位高度的電阻信號，進入圖2所示的a，b端，經處理后*終輸出4～20mA DC標準信號。

4、調校

調校工作非常簡單。

由于傳感器與磁翻板液位計處于同一磁藕系統中，且測量范圍是一致的，因此可利用磁翻板液位計的標尺刻度進行調校。調校時，只需用一塊磁鋼，靠近標尺上待校點的位置，再調整轉換模塊的輸出，使之對應即可。當磁鋼靠近標尺0mm刻度時，調整“零位”電阻，使輸出為4mA，再把磁鋼靠近標尺的100%位置處，調整“量程”電阻，使輸出為20mA。如此反復調整三次，調校工作即告完成。

5、與常用液位計比較

測液位的方法和測液位的儀表類型很多，在此僅與常見的，用得*為廣泛的靜壓法液位測量?jī)x表進行比較。

5.1 誤差

使用差壓變送器利用靜壓原理測液位，要考慮被測介質的密度和氣相的負遷移問題。當實際工況使介質處于臨界沸騰狀態，其密度是一個變數；或當幾種成份構成的混合液其濃度發生變化，密度也會隨之改變；未使用負遷移時，氣相引壓管內積液，或采用了負遷移，而積液筒內液體蒸發或流失時，都會出現誤差。這些誤差的出現在時間上是不可預知的，在數值上是不固定的，有時誤差的百分?jǐn)?shù)可大到2位數以上。

而LB液位變送器測液位，不受介質密度的影響，不存在負遷移問題，誤差固定為±10mm，對于小量程的液位測量系統(如0～500mm范圍)來說雖稍大，約±2%，但其誤差卻是固定不變的。而對于大范圍的液位測量，其誤差則很小，例如對于0～2m，其誤差僅±0.5%。

5.2 工作量

一個磁翻板液位計和一臺差壓變送器安裝要4個法蘭，而這套系統僅要2個法蘭，同時少在設備上開孔，對設備是有益的。同時清除因磁翻板液位計和差壓變送器取源位置不一致，造成2種液位計的液位百分讀數不一致給工藝人員帶來的不便。調校與日常維護簡便。

5.3 價格

LB遠傳變送器和UHZ-25磁翻板液位計不到6000元，而單是一臺中等質量的EJA-118雙法蘭變送器就高達14000.00元。但是國產的雙法蘭液位變送器價格相對8000mm的遠傳磁翻板液位計來說低一些，但是這兩者并不是通用的，也有應用區別。比如高溫高壓的情況下，用磁翻板液位計比較好，而且雙法蘭的毛細管有要求，具體的請點擊查看液位計優缺點分析。

6、應用前景結語

化工過程裝置中靜設備的液位測量系統很多，這套液位測量系統可廣泛地大量推廣應用?，F(xiàn)在已經是2015年，從2009年開始，磁翻板液位計就已經頻繁現身于各大工藝現場，各種型號的液位計層出不窮，但是質量卻有所區別，所以請認準磁翻板液位計這個品*，而不是單獨的UHZ型號。對于近兩年的同質化現象，磁翻板液位計雖然努力提升質量與可靠性，以其微弱的**優勢暢銷市場，如做工精細一點、焊接認真一點，用料誠實一點，用無縫鋼管、法蘭厚度等等，為的就是能夠讓用戶記住這個品*。
