摘要：針對煤氣化裝置低壓氮?dú)夤芫W(wǎng)進水的問題，對存在進水隱患的設備、管線進行排查，分析低壓氮?dú)夤芫W(wǎng)進水的原因：事故燒嘴冷卻水槽(V2)底部出水管線投用伴熱后，閥門密封性能降低，出現內漏現象，導致V2中水滿后進入氮?dú)馑娇偣?，使氮?dú)饴饵c(diǎn)升高；進入事故火炬的低壓氮?dú)饬髁看笄姨幱诹鲃?dòng)狀態，膨脹吸熱引起氮?dú)鉁囟冉档?，?dǎo)致過飽和的氮?dú)饽Y(jié)出冷凝水。通過切斷進入氮?dú)夤芫W(wǎng)水源、氮?dú)馑娇偣芗訉?dǎo)淋閥、增加氮?dú)馀欧帕康却胧?duì)進水氮?dú)夤芫W(wǎng)進行處理有效縮短了進水氮?dú)夤芫W(wǎng)的干燥時間；同時，對在線分析儀用氮?dú)夤芫€予以改造，徹底消除了低點積水引起工藝氣在線分析儀故障的隱患。并指出，V2上沒有遠傳液位計的設計缺陷使得V2液位不能實時監控，存在較大的安全隱患。

在煤化工領域，氮?dú)獬３Ｓ糜谘b置中易燃易爆、有毒有害可燃性氣體的置換，或作為設備密封、保壓和儀表檢測元件的保護及動力氣源，對其含水量有較嚴格的要求，一般要求其含水量控制在2×10－6以下。若運行過程中發生了氮?dú)夤芫W(wǎng)進水，會給全廠的安全生產造成威脅，冬季時管網甚至?xí)霈F(xiàn)結冰堵塞現象，導致氮?dú)夤芫W(wǎng)癱瘓；當遇到突發情況系統需停車時，氮?dú)鉄o(wú)法用于置換等工藝處理，更是會造成較大的安全隱患，甚至?xí)鹪O(shè)備損壞、著火、爆炸等惡性事故。因此，分析并解決氮?dú)夤芫W(wǎng)進水的問題具有重要的意義。

2.3.1高壓閃蒸罐上的低壓氮?dú)夤芫€排查

連接高壓閃蒸罐的低壓氮?dú)夤芫€上設計有2道截止閥，全部處于關閉狀態，閥體及閥后低壓氮?dú)夤芫€溫度為2 ℃(高于－6℃的環境溫度)，遠低于高壓閃蒸罐內160℃的介質溫度，若此閥門有輕微的內漏，氮?dú)夤芫€內就會有CO、H2、NH3等可燃?xì)怏w，在X4閥后取樣檢測，結果顯示，氮?dú)夤芫€內沒有這些可燃?xì)怏w。另外，高壓閃蒸罐上低壓氮?dú)夤芫€入口位于高壓閃蒸罐的液面下方，若有滲漏，則氮?dú)夤芫€內的水會有顏色，而從X4閥后排出的水無色無味、澄清透明，可以判斷高壓閃蒸罐內的黑水或高閃氣(含水量為99%)未進入低壓氮?dú)夤芫W(wǎng)，閥體及閥后氮?dú)夤芫€的溫度高于環境溫度是由高壓閃蒸罐的熱輻射引起的。

2.3.2 V2的低壓氮?dú)夤芫€排查

在事故燒嘴冷卻水槽(V2)內，為保持事故狀態下燒嘴冷卻水的流量，V2頂部用氮?dú)饧訅褐?.45MPa，氮?dú)夤艿廊肟谖挥赩2頂部，現場磁翻板液位計顯示V2液位為2.3m(V2罐體總高2.6m)，頂部安全閥SV1的旁路閥、V2補水閥X7及其排水閥XV1、X6均處于關閉狀態，X5處于1/2開度狀態，所以V2壓力與氮?dú)夤芫W(wǎng)壓力相同。由于V2位于煤氣化裝置的*高點，若V2液位滿，水會在其重力作用下經止回閥(內漏)和X5閥流入支管1，進而流入氮?dú)馑娇偣?，而水平總管與各支管呈豎直U形布局，水平總管位于U形布局低點處，因此氮?dú)馑娇偣艹蔀榉e水管，進而導致水平總管內的低壓氮?dú)饴饵c(diǎn)升高(2016年1月30日檢測氮?dú)饴饵c(diǎn)為－14.8℃)，含水量較大。

關閉X5閥并斷開X5閥后法蘭發現，V2液位已滿，有大量水流出，之后以0.03m³/h恒定的流量流出，一方面表明磁翻板液位計LG1已壞，顯示的V2液位數據失真；另一方面也體現出了V2沒有設計遠傳液位計所帶來的安全隱患。于是打開US2、US3、US4、US5閥，均有少量水流出，且水量依次減??；打開X3閥，沒有水流出，表明氮?dú)馑娇偣軆?nèi)積水不多，不是水平總管內充滿水后進入到支管2中的。

V2與工藝氣在線分析儀分別位于支管1和支管2上，由于支管2頂部去事故火炬的氮?dú)馓幱诹鲃?dòng)狀態(流量在1900m³/h左右)，氮?dú)馑娇偣軆?nèi)的氮?dú)庠?管道內壓力降較大，低壓氮?dú)馀蛎浳鼰嵋鸬獨鉁囟冉档?，?dǎo)致過飽和的氮?dú)饽Y(jié)出冷凝水，順著管壁流下來，積聚在各樓層公用工程站低點導淋處；此外，氮?dú)饬魉俅笠矔?huì)夾帶一些小液滴，小液滴也會順著管壁流下積聚在每個低點導淋處。

打開US1，發現US1處管道已經堵塞，沒有氮?dú)?、冷凝水排出，采?.7MPa蒸汽給US1加熱12h，也沒有水和氮?dú)馀懦?。分析認為，這主要是由于US1位于支管2的*低點，因長期未使用，有大量管道銹渣積累，堵塞了US1處的氮?dú)夤艿?，使得X4處成為支管2的相對低點，水越積越多，*終經X4進入到工藝氣在線分析儀中。

在支管4的各樓層公用工程站低壓氮?dú)夤芫€低點導淋處未排出水，只有氮?dú)?，這主要是因?yàn)樵谥Ч?內的低壓氮?dú)鉀](méi)有流動，無壓力降，氮?dú)饴饵c(diǎn)沒有升高，沒有形成過飽和氮?dú)?，故沒有凝結水產生。

3、處理措施

3.1切斷進入氮?dú)夤芫W(wǎng)的水源

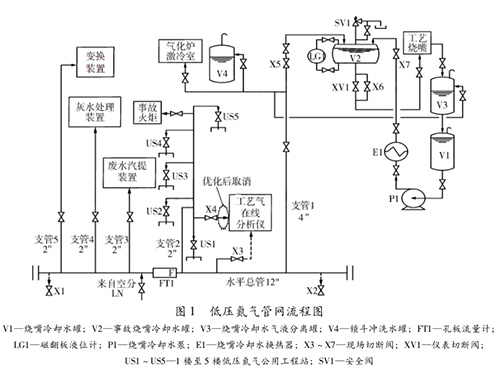

技改后低壓氮?dú)夤芫W(wǎng)流程如圖1(含虛線部分)所示。X5閥被關閉，其閥后法蘭被斷開，徹底切斷進入氮?dú)夤芫W(wǎng)的水源；X7閥后加盲板，以防止X7閥長期使用后密封性能降低而出現內漏，并通過增大氮?dú)獾呐欧帕縼?lái)降低氮?dú)夤芫W(wǎng)內的含水量(2016年1月31日在X4閥后檢測氮?dú)饴饵c(diǎn)為－17.9℃，表明低壓氮?dú)庵兴拷档?，情況有所好轉)。此外，更換閥門X6、XV1，維修磁翻板液位計LG1，并加強液位計的檢查維護。以上措施徹底消除了氮?dú)夤芫W(wǎng)進水的隱患。

3.2水平總管加導淋閥

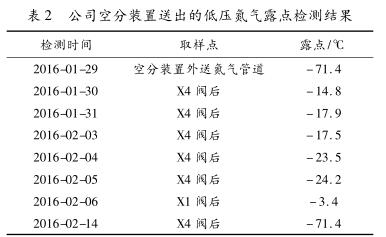

由表2可以看出，2016年2月3日時X4閥后檢測氮?dú)饴饵c(diǎn)為－17.5℃，表明水平總管內還存在水，通過加大氮?dú)馀欧帕繉?duì)氮?dú)夤芫W(wǎng)進行干燥，效果較明顯，但需要較長時間，于是采取在水平總管兩端分別增加導淋閥X1、X2的措施(見圖1中虛線所示部分)增大氮?dú)饬鲃?dòng)區域，以縮短干燥時間。打開X1、X2后排出約6m³的水，排完后X1、X2閥處均出現結冰堵塞現象，導致X1、X2閥處無氮?dú)馀懦觯砻鞯獨馑娇偣軆?nèi)可能已經有冰存在。采用0.7MPa蒸汽對X1、X2閥進行加熱除冰，X1、X2閥得以疏通。

2016年2月4日和2月5日在X4閥后檢測氮?dú)饴饵c(diǎn)，分別為－23.5℃和－24.2℃，表明氮?dú)夂坑兴档?，但與合格氮?dú)獾穆饵c(diǎn)相差還是較大，當X4閥處排出的氮?dú)鉁囟?、壓力與空分裝置外送氮?dú)鉁囟?、壓力較接近時，其露點會較接近。

2016年2月6日在X1閥后檢測氮?dú)獾穆饵c(diǎn)為－3.4℃，水含量較X4閥后高，這可能是由于X1閥處氮?dú)馀欧帕枯^小，管內冰的升華量與氮?dú)獾暮窟_(dá)到平衡，而支管2的氮?dú)馀欧帕枯^大，故含水量降低。這表明，需要長時間保持低壓氮?dú)夤芫W(wǎng)較大的氮?dú)馀欧帕?，才能將氮?dú)飧稍镏梁细?露點降至－71.4℃)。

2016年2月14日在X4閥處檢測氮?dú)獾穆饵c(diǎn)為－71.4℃，與空分裝置外送氮?dú)獾穆饵c(diǎn)一樣，表明低壓氮?dú)夤芫W(wǎng)中的水已經完全排出。

3.3更改工藝氣在線分析儀用氮?dú)夤芫€

將工藝氣在線分析儀用氮?dú)庥稍瓘腦4閥后引出改為從X3閥后引出(見圖1中虛線所示部分)，同時在X3閥后進工藝氣在線分析儀前的低點增加導淋，便于吹掃排氣或排水，從而徹底消除因X4閥位于低點易積水、引起工藝氣在線分析儀故障的隱患。

4、結論

(1) 通過對低壓氮?dú)夤芫W(wǎng)的分析、排查得知，V2出水閥門(X6、XV1)內漏導致V2滿液后水經X5閥進入了低壓氮?dú)馑娇偣?，使氮?dú)饴饵c(diǎn)升高。

(2) 支管2中維持事故火炬壓力的氮?dú)饬髁看螅瑝毫递^大，低壓氮?dú)馀蛎浳鼰嵋鹌錅囟冉档停瑥亩惯^(guò)飽和氮?dú)饽Y(jié)出冷凝水，大量積聚的水進入到工藝氣在線分析儀后使其發生了故障。(3) 通過采取切斷水源、增大氮?dú)馀欧帕俊⑺娇偣苌显黾优欧艑?dǎo)淋等措施，使進水氮?dú)夤芫W(wǎng)的干燥時間得到縮短，氮?dú)饴饵c(diǎn)從*高－3.4℃降至－71.4℃的合格值。

(4) 對工藝氣在線分析儀用氮?dú)夤芫€進行了改造，其進水風險大大降低。

(5) V2上沒有遠傳液位計的設計缺陷導致V2液位不能實時監控，存在較大的安全隱患。
