帶遠傳磁翻板液位計是常用的一種液位計，液位計現場與控制室離現場環境有一段距離，用戶這時候既想知道現場液位動態，又不方便來回去現場。此時就要用到磁翻板液位計的帶遠傳功能。

金湖凱銘儀表有限公司生產的帶遠傳磁翻板液位計可以配遠傳裝置把液位數據通過4-20mA電流信號輸出，然后用屏蔽線纜將磁翻板液位計帶遠傳裝置和控制室里的液位顯示儀表也就是數顯表連接起來，電流信號便傳輸?shù)綌?shù)顯表上，然后數顯表就會顯示出來信號。*后就是把相應的液位范圍設置成對應的電流信號在4-20mA范圍內。這樣，*后根據設置的對比信號，就可判斷出現場液位。

帶遠傳磁翻板液位計有很多種材質，使用于不同測量介質；而且數顯表還可以報警。我們公司的遠傳接線有 兩線制  ，三線制  ，四線制。

磁性液位計的基本型在安裝之后基本可以測試運行了，而遠傳的磁性液位計在安裝之后需要對其進行接線。比如說一般要遠傳4-20mA信號給二次數顯儀表，這里就涉及到磁性液位計的遠傳裝置與二次數顯儀表的接線。我們知道二次數顯儀表一般供電電源是220V，而磁性液位計的遠傳裝置是需要24V電源的，恰恰二次儀表有24V變送電源，也就是說只要給二次儀表供電，然后把液位計遠傳裝置與二次儀表接線正確后，就可以正常傳送液位信號了。而正確的接線要求是：正*對正*，負*對負*，這個在接線端子部位都有明確標注。

當磁性液位計配套報警開關，改為開關量遠傳輸出的話，那么這個時候也可能接二次儀表，也可能直接接氣動泵閥，控制啟動停止。當然接線還是一樣。

當然除了正確的接線要求以外，還有分細致的要求，比如：

1、磁性液位計在配線的時候應該避開大容量的變壓器，電動機以及干擾源，因為這些會影響到液位計在接線時候會產生一定的誤差。

2、對于一些防爆型的，為了確保防爆的性能，因此必須是要有規定原則來配線。

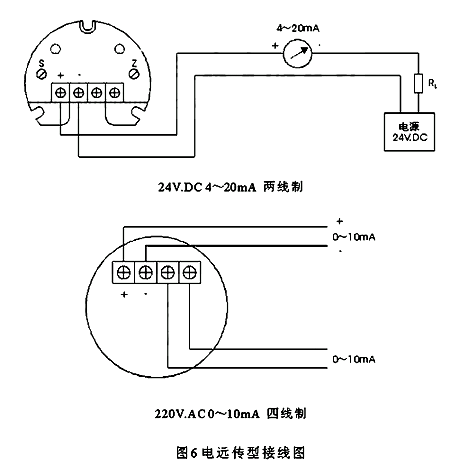

3、擰下接線盒的接線端蓋的時候，要將電纜穿過電纜的接頭來相對接，并是要連接到24VDC兩端，如圖6所示。

4、要根據需要的連接接地的端子來接。

5、擰緊接線盒的時候要把接線的端蓋合上。

以上就是**為大家介紹磁性翻板液位計接線方面的一些要求和注意事項等，希望通過以上講述大家在今后都能夠對磁性浮子液位計進行正確的接線操作等。想了解更多的磁性浮子液位計的相關內容，歡迎咨詢本廠。
